一、規模
規范規則了潤滑工件尺度查驗的查驗準則查驗極限計量用具的測量不斷定度答應值和計量用具選用準則。本規范適用于用一般計量用具如游標卡尺千分尺及車間運用的比較儀等對圖樣上注出的公役等級為6~18級(IT6~IT18)根本尺度至500mm的潤滑工件尺度的查驗。本規范也適用于對一般公役尺度的查驗。
★ 引證規范
下列規范所包括的條文經過在本規范中引證而構變成本規范的條文本規范出書時所示版別均為有用一切規范都會被修訂運用本規范的各方應討論運用下列規范版別的也許性。
★ 查驗準則
所用查驗辦法應只接納坐落規則的尺度極限以?xún)?nèi)的工件。
★ 查驗辦法的根底
因?yàn)橛?jì)量用具和計量系統都存在內涵差錯故任何測量都不能測出真值別的大都計量用具一般只用于測量尺度不測量工件上也許存在的形狀差錯因而對遵從容納要求的尺度工件的完善查驗還應測量形狀差錯如圓度直線度并把這些形狀差錯的測量成果與尺度的測量成果歸納起來以斷定工件外表各部位是不是超出實體鴻溝。考慮到在車間實踐情況下一般工件的形狀差錯取決于加工設備及技術配備的精度工件合格與
否只按一次測量來判別關于溫度壓陷效應等以及計量用具和規范器的系統差錯均不進行修正因此任何查驗都存在誤判為確保查驗質量本規范規則了查驗極限計量用具的測量不斷定度答應值和計量用具選用準則。
★ 規范溫度
測量的規范溫度為20攝氏度。假如工件與計量用具的線膨脹系數一樣測量時只需計量用具與工件堅持一樣的溫度能夠違背20攝氏度。
★ 查驗極限

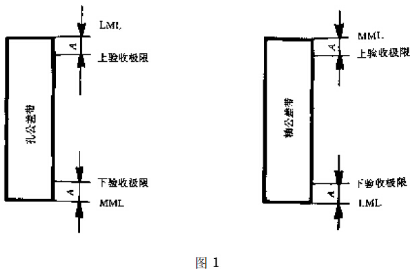

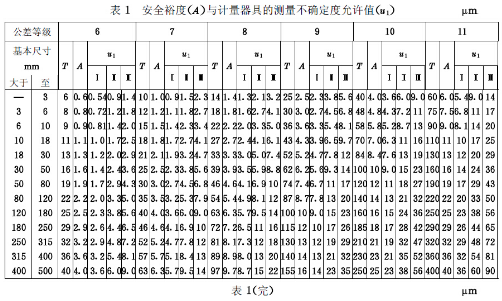

查驗極限是查驗工件尺度時判別合格與否的尺度邊界。查驗極限是從規則的實體極限(MML)和最小實體極限(LML)分別向工件公役帶內移動一個安全裕度(A)來斷定,如圖1所示.A值按工件公役的1/10斷定其數值在表1中給出。
★ 孔尺度的檢驗極限：
上檢驗極限=最小實體極限(LML)-安全裕度(A)
下檢驗極限(LML)實體極限安全裕度(A)
★ 軸尺度的檢驗極：
上檢驗極限(LML)實體極限安全裕度(A)
下檢驗極限(LML)最小實體極限安全裕度(A)
檢驗極限等于規則的實體極限(LML)和最小實體極限(LML)即A值等于零。
